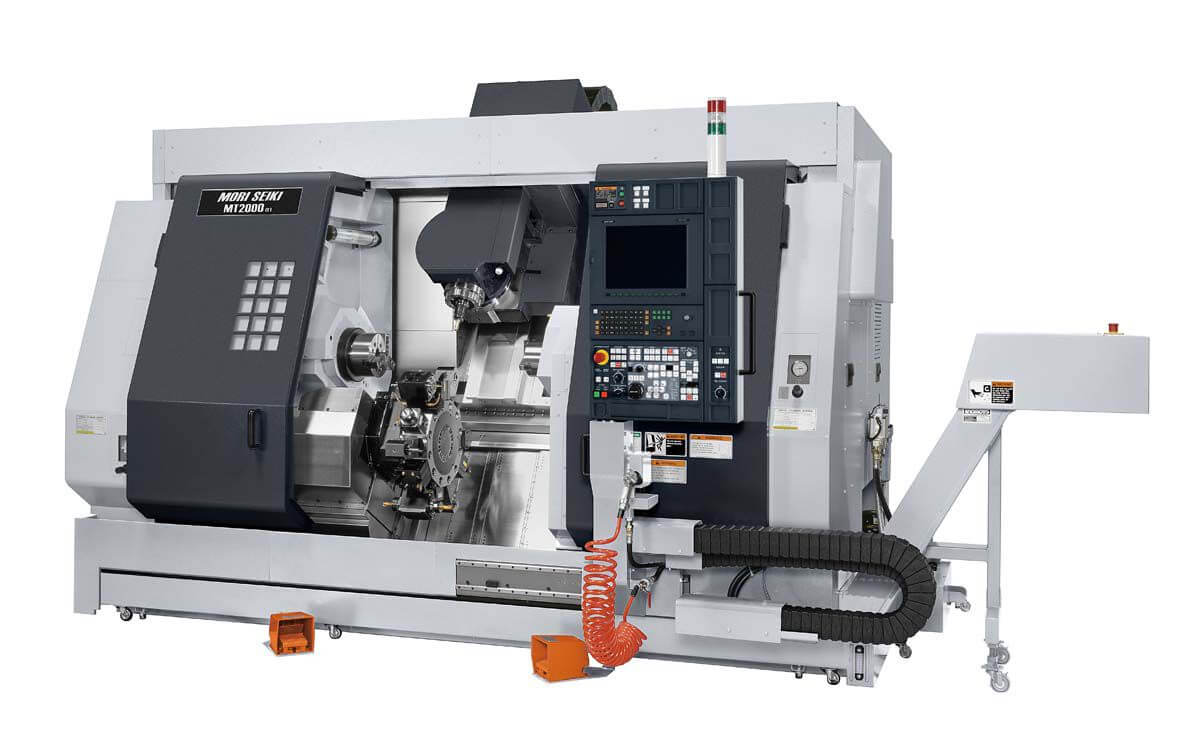

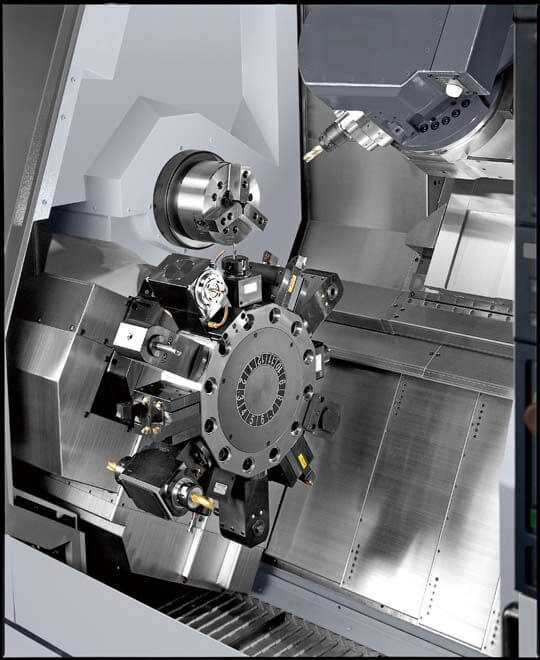

Centro di Torniutra 5 assi con contromandrino
Caratteristica | Valore |
---|---|
Max. diam. tornibile | 660 mm |
Corsa asse X | 615 mm |
Corsa asse Y | ± 125 mm |
Corsa asse Z | 1077 mm |
Corsa asse B | 225° in incrementi di 0.0001° |
Corsa asse C | 360° in incrementi di 0.0001° |
Mandrino pricipale diam. | 250 mm |
Contromandrino diam. | 250 mm |
Potenza ai mandrini | 22 kw |
Potenza utensili motorizzati | 15 kw |
Velocità rotaz. ut. motorizzati | 12000 giri |
N° utensili | 36 |
Centro di Tornitura 5 assi con contropunta
Caratteristica | Valore |
---|---|
Max. diam. tornibile | 660 mm |
Corsa asse X | 580 mm |
Corsa asse Y | ± 80 mm |
Corsa asse Z | 1045 mm |
Corsa asse B | 225° in incrementi di 0.0001° |
Corsa asse C | 360° in incrementi di 0.0001° |
Corsa contropunta | 870 mm |
Mandrino diam. | 205 mm |
Potenza al mandrino | 22 kw |
Potenza utensili motorizzati | 15 kw |
Velocità rotaz. ut. motorizzati | 12000 giri |
N° utensili | 40 |

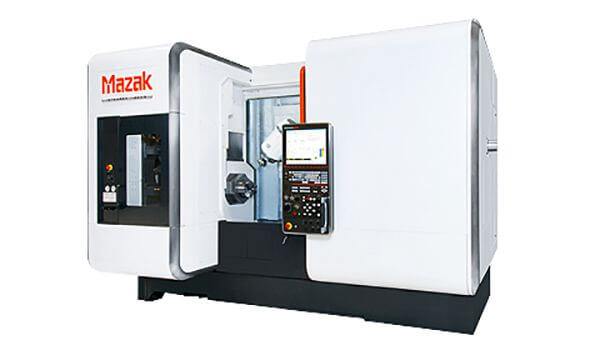

Centro di Tornitura 5 assi, contromandrino e seconda torretta motorizzata
Caratteristica | Valore |
---|---|
Max. Diam. Tornibile (mandr.princ.) | 550 mm |
Max. Diam. Tornibile (2^ mandrino) | 280 mm |
Corsa asse X | 565 mm |
Corsa asse Y | ± 80 mm |
Corsa asse Z | 1077mm |
Rotazione asse B (asse B-giri max. 10.000) | ± 120° |
Corsa asse X | 155 mm |
Corsa asse Z | 933 mm |
Mandrino pric. diam. | 250 mm |
2° Mandrino diam | 210 mm |
Potenza mandrino princ. | 22 kw |
Potenza 2° mandrino | 15 kw |
Potenza utensili motorizzati asse B | 11 kw |
N° utensili | 60 |
Seconda torretta motorizzata | 12 |
Centro di Torniutra 5 assi con contromandrino
Caratteristica | Valore |
---|---|
Max diam. tornibile | 660 mm |
Corsa asse X | 580 mm |
Corsa asse Y | ± 80 mm |
Corsa asse Z | 1045 mm |
Corsa asse B | 225° in incrementi di 0.0001° |
Corsa asse C | 360° in incrementi di 0.0001° |
Mandrino princ. diam. | 205 mm |
Secondo mandrino diam. | 205 mm |
Potenza mandrino diam. | 22 kw |
Potenza secondo mandrino | 18,5 kw |
Potenza utensili motorizzati | 15 kw |
Velocità rotaz. ut. motorizzati | 12000 giri |
N° utensili | 40 |
